ProdukterVentilationsanlægEVO-P Gør dig bekendt m. AirZone EVO-teknologien

EVO-P

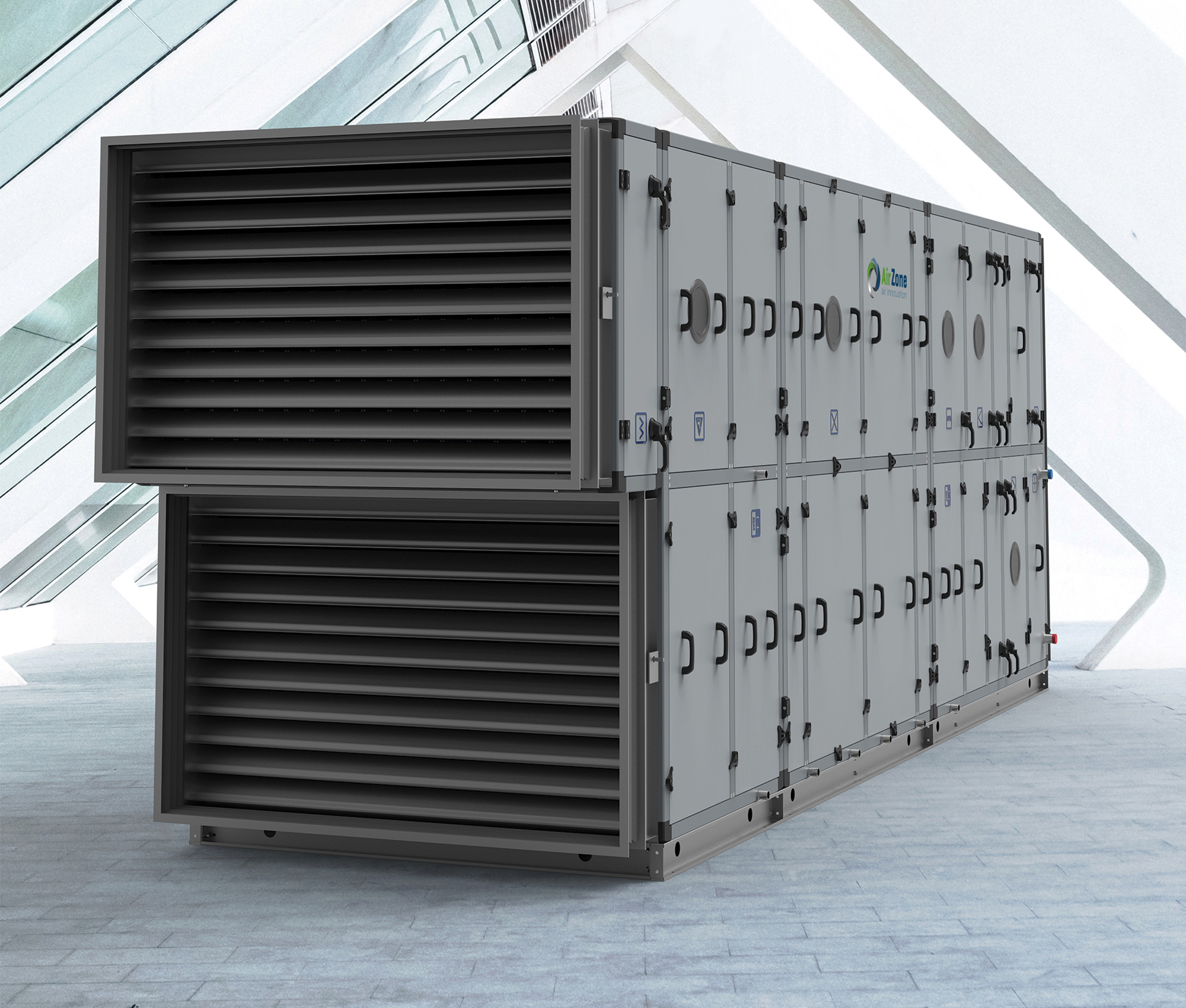

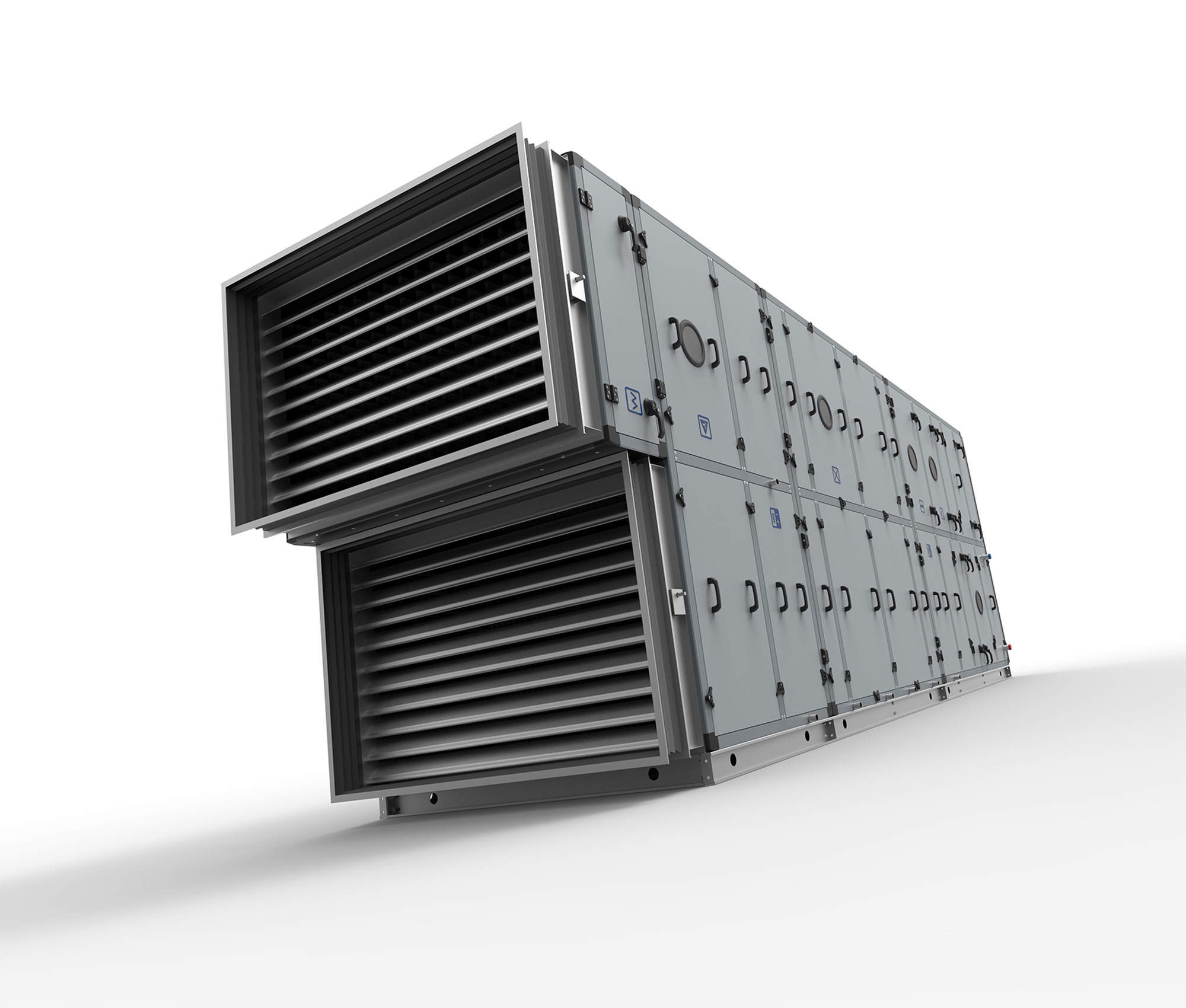

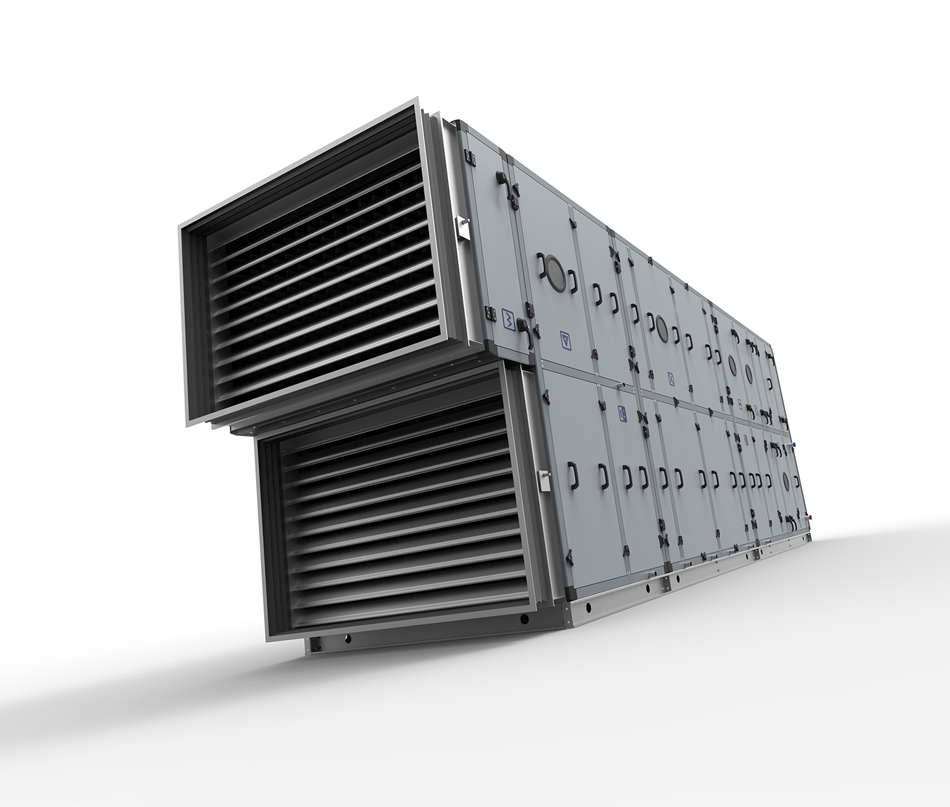

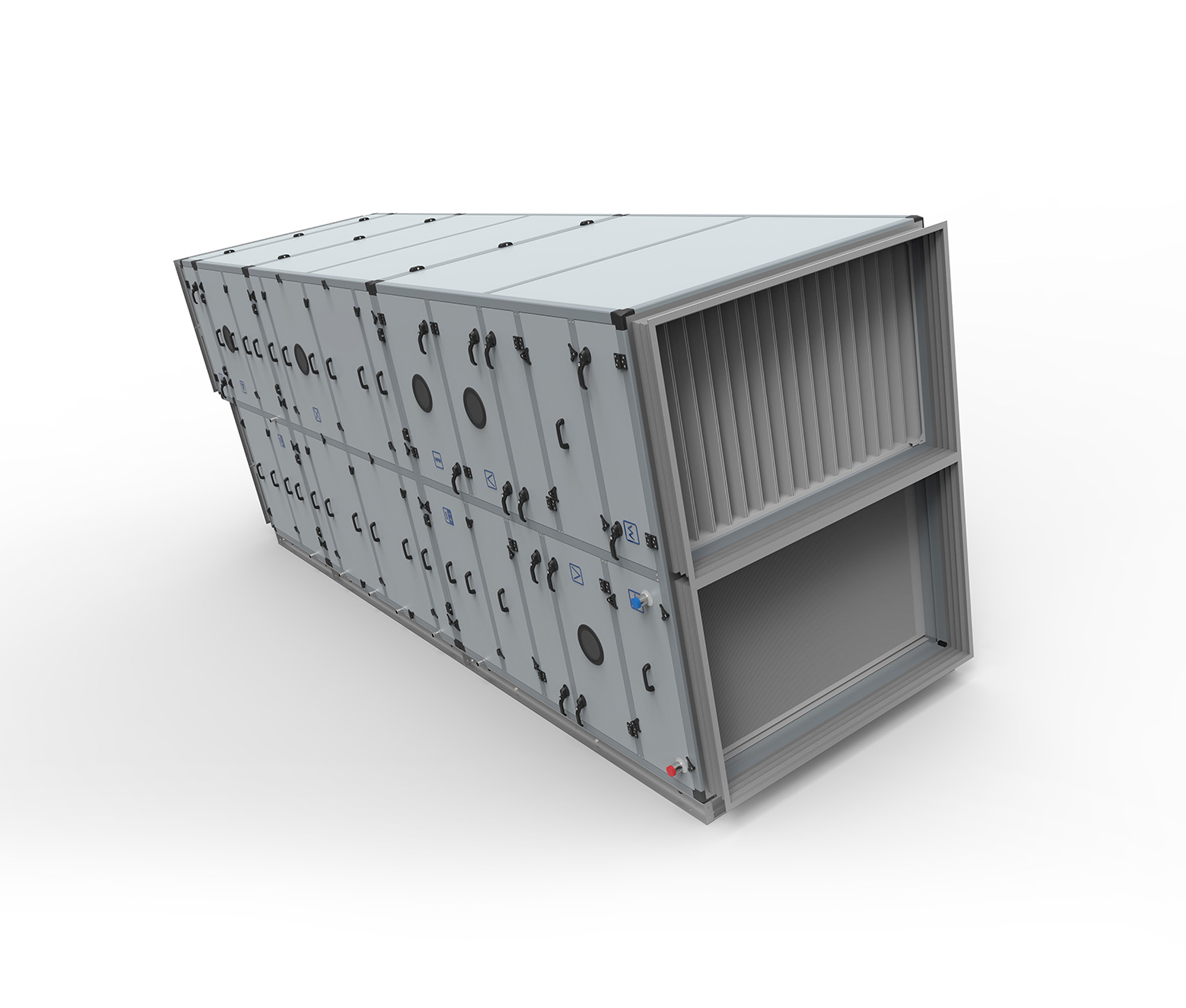

Modulopbyggede klima- og ventilationsanlæg til svømmehaller og i industrivariant

EVO_P
EVO_P_Wielkość
Certifikater
en-1886-2008
en-13053a1-2011
ISO_9001
ISO_14001
eurovent
ETL
CE

Udvalgte funktioner i serien EVO-P

Varmegenvinding
Paneler m. termisk adskilelse.
Drypbakke
Ventilatorsæt
Korrosionsbestandig belægning
Varmeneutral rammekonstruktion
Varmepumpemodul

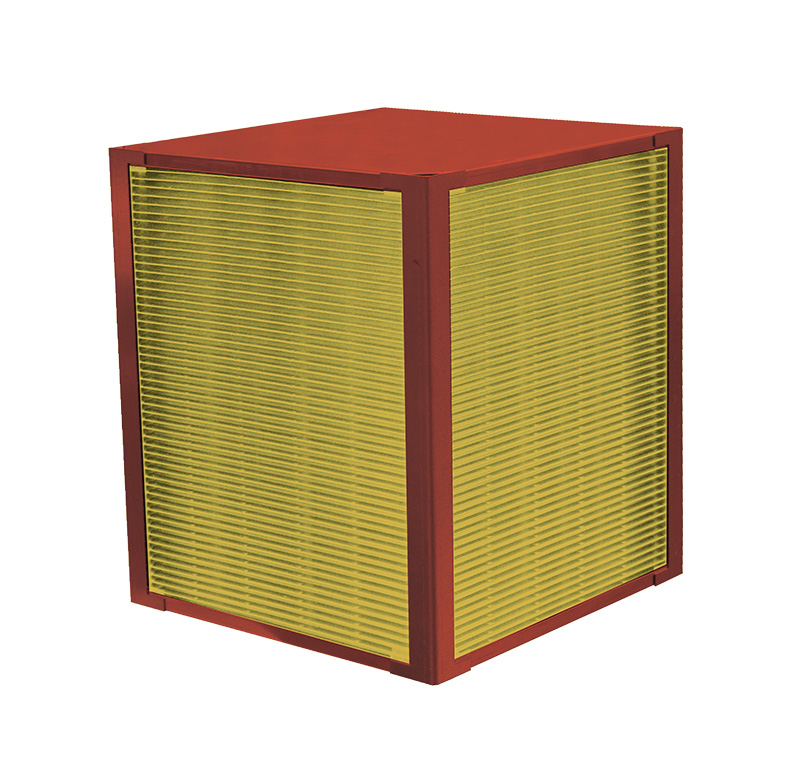

Varmegenvinding
  • Krydsveksler m. en varmegenvindingseffektivitet på op til 75%.
  • Modstrømsveksler m. en varmegenvindingseffektivitet på op til 92%.
Paneler m. termisk adskilelse.
  • Reduceret varmeledningsevne
  • Økonomiske fordele

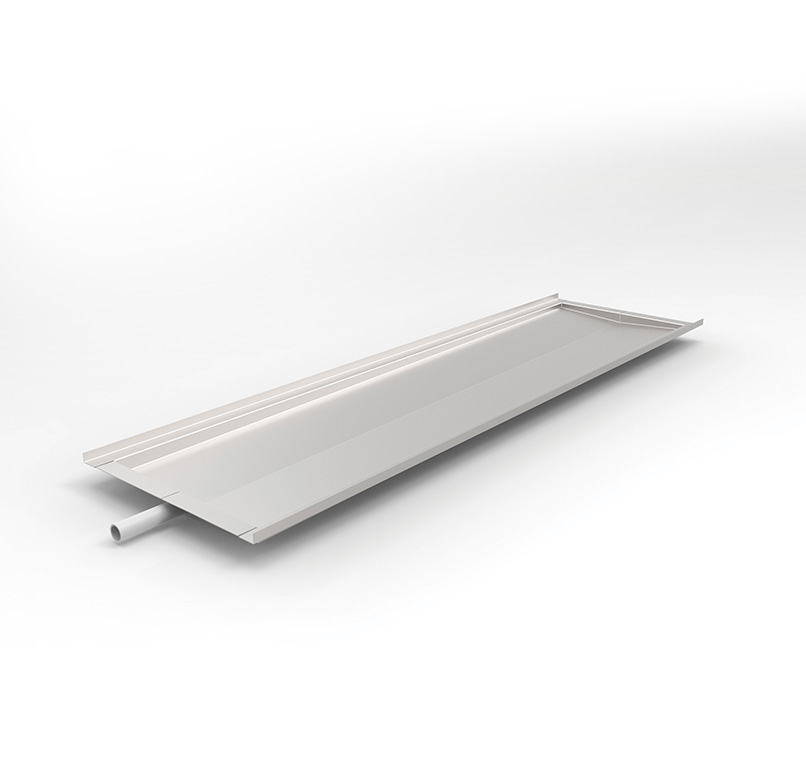

Drypbakke
  • Tredobbelt hældning
  • Enkel vedligeholdelse

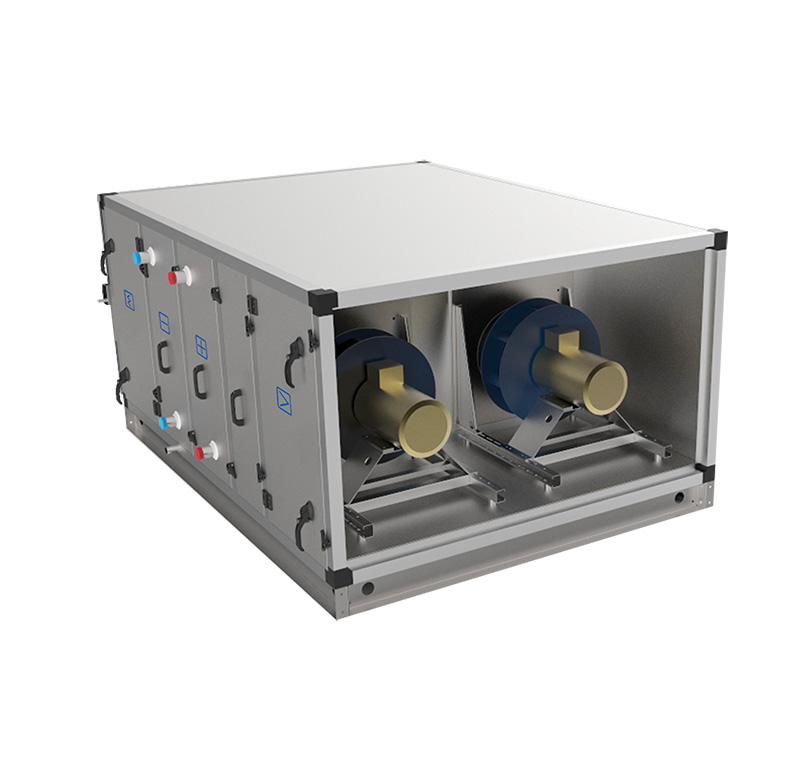

Ventilatorsæt
  • Ventilatorer m. direkte drev
  • Separate el. i sæt
  • Løsninger m. AC- el. EC-motorer
  • Eliminering af remdrev
Korrosionsbestandig belægning
  • Galvaniseret stålplade: m. polyesterbelægning / malet



Varmeneutral rammekonstruktion
  • Udført i kompositprofiler og TBC-paneler, sikrer en varmeoverførselskoefficient for kabinettet i klasse T2 og varmetab på termiske broer i klasse TB2
Varmepumpemodul
  • Systemer baseret på inverterkompressorer og digitalkompressorer
odzysk-energii
panele
taca-ociekoaw
zespol-wentylatoryw
powloka-antykorzycja
szkielet
pompa

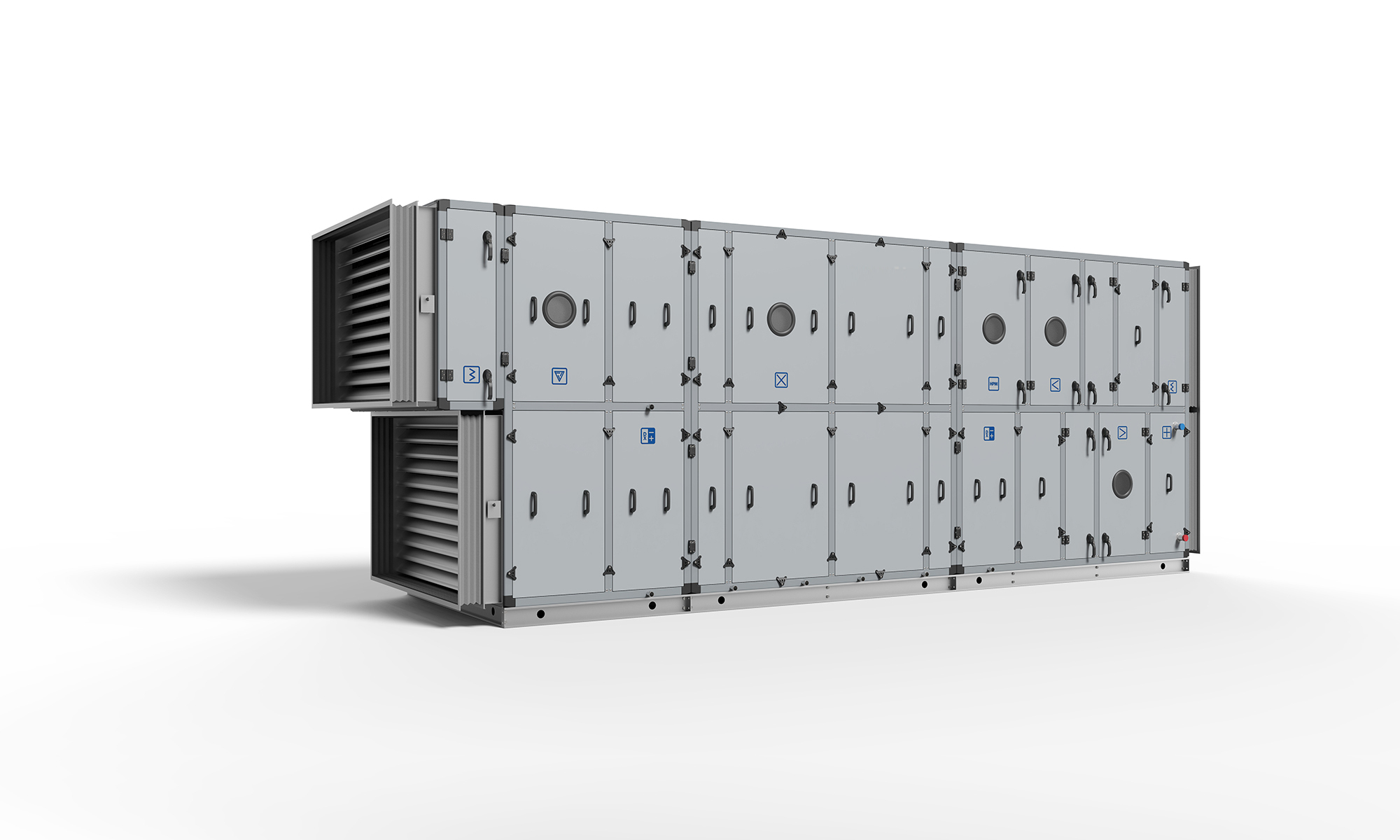

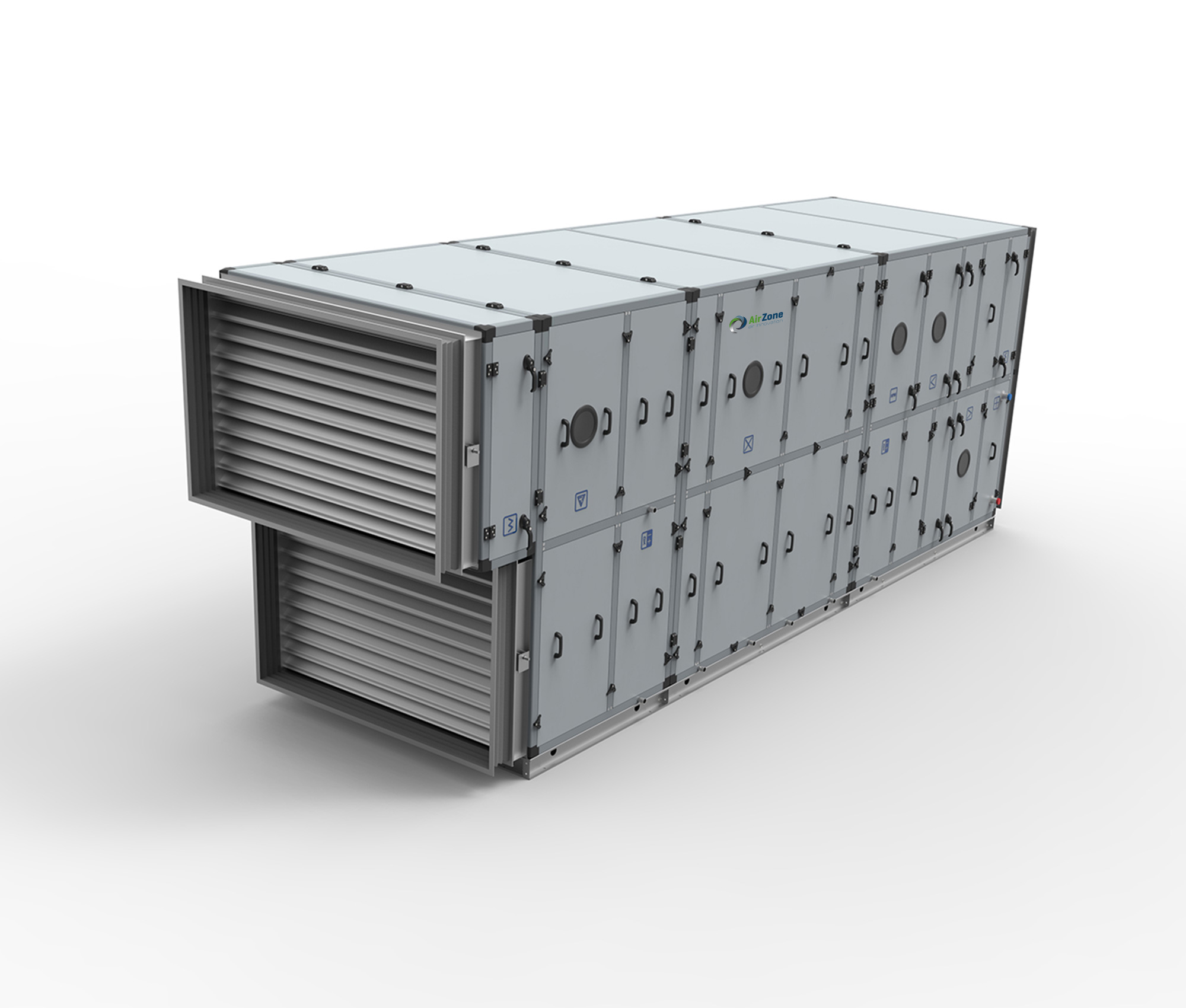

EVO-P komponenter

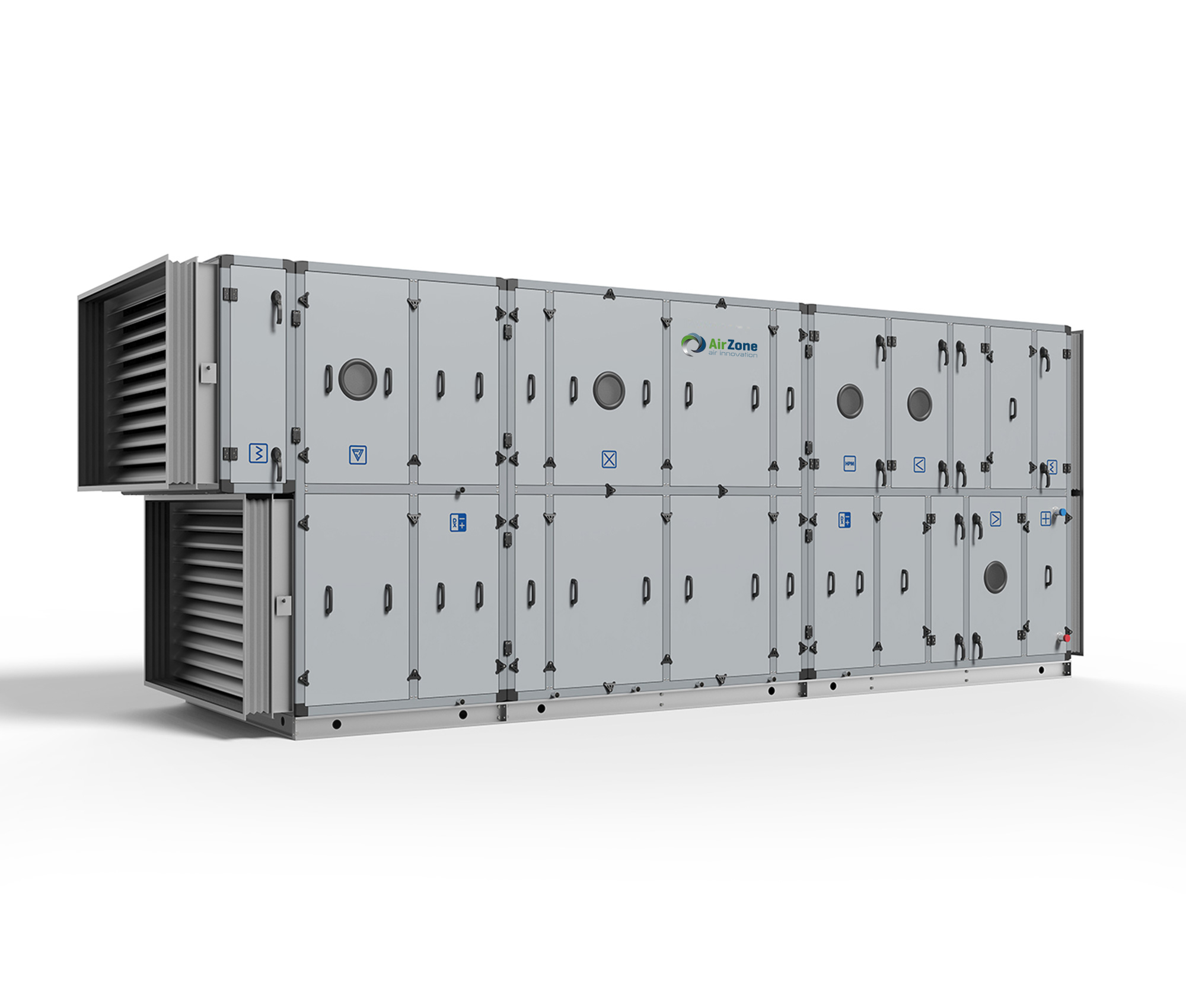

EVO-P_03
1
2
3
4
5
6
7
8
1

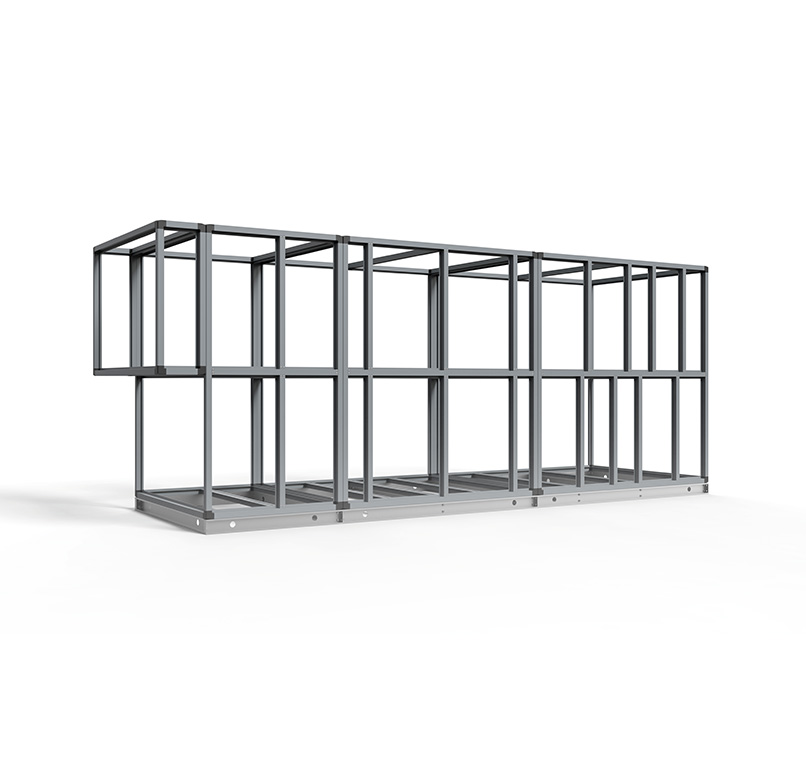

Ramme
  • Kompositprofil el. galvaniseret stålprofil m. en høj korrosionsbestandighed
  • Hjørneprofiler af plast, som er temperaturstabil op til 190°C
2
Kabinet
  • Unik konstruktion af varmepaneler udført i galvaniseret stålplade 0,7 mm m. polyesterbelægning (valgfrit m. rustfri stålplade på alle indervægge)
  • Gulvpaneler af rustfri stålplade
  • Kabinettykkelse: 50 mm (gulv: 70 mm)
  • Fyldt m. ikke- brændbar mineraluld i klasse A1
  • Dækslerne fastgøres til rammen vha. blindnitter, forbindelsesfladerne mellem pladerne er fyldt m. tætningsmateriale
  • Inspektionsluger og døre er udstyret m. håndtag, der trykmonteres på kabinettet (standard) el. monteres m. låse (valgfrit)
  • Forbindelsesfladen mellem inspektionslugen og rammen er tætnet m. profileret pakning



3
Bæreramme
  • Fundamentfødder (for størrelsen 0300) og bøjet ramme (for størrelsen 5100÷0020) udført i galvaniseret stålplade m. en belægning m. en høj korrosionsbestandighed
  • Højde: 120 mm
4
Drypbakker
  • Udført i rustfri stålplade, m. tredobbelt hældning, monteret i gulvet
  • Isoleret nedefra m. kautsjuk
  • Studser til kondensvand er udført i plast og ført ud gennem rammeprofil
  • Universel vandlås af afgangstype (til undertryk og overtryk)
  • Rammen skal ikke løftes for et tryk på 600 Pa
5
Ledeskinner
  • Udført i rustfri stålplade



6
Spjæld
  • Udført i aluminium m. drivmekanisme, som er integreret i et dobbeltprofil
7
Bøjelige studser
  • Bøjelige studser m. kanaltilslutningsprofiler
  • Valgfrit, kan studser være stive, udført af rustfrit stål
  •
8
Andet tilbehør
  • Ender af type ”dumbo” til tilslutning af impulsrør t. trykmåling monteres på enhedens kabinet
  • Lavspændings LED-belysning og skueglas af bulls eye-type i de enkelte sektioner: filtre, ventilatorer, kølere og varmegenvindingssystem
  •

Implementerede funktioner

Close
Præfilter
PF
filtr_mechaniczny
Funktion og anvendelse



Anvendelse

Ventilations- og klimasystemer m. standardrenhedskrav; præfiltre

Ventilations- og klimasystemer m. større renhedskrav; præfiltre og postfiltre

Ventilations- og klimasystemer m. standard el. klart definerede renhedskrav for luften i slutningen af filtreringsfasen; præfiltre og postfiltre

Eliminering af fedtpartikler og tunge urenheder (metalfiltre)

Typer

Metalfilter, kassettefilter

Klasse G2/ISO COARSE

Kassettefilter

Klasse G4 – ISO COARSE

Klasse M5 – ISOePM10-70%

Kassettefilter af type mini pleat

Klasse M5 – ISOePM10-70%

Klasse F7 – ISOePM1-60%

Klasse F9 – ISOePM1-80%

Lommefilter

Klasse M5 – ISOePM10-50%

Klasse F7 – ISOePM2,5-65%

Klasse F9 – ISOePM1-70%/80%

Opbygning

Metalfilter

Metalvæv lukket i en ramme af galvaniseret stålplade

Montering i en ledeskinne m. en bredde på 50 mm

Højkvalitets væv af galvaniseret stål

Kassettefilter

Plisseret syntetisk fiberdug, forstærket m. net, limet ind i en ramme af galvaniseret stål

Montering i en ledeskinne m. en bredde på 50 mm

Plisseret syntetisk fiberdug

Kassettefilter

af type mini pleat

Filterpakker i mini-pleat teknologi m. separatorer af type hot melt, kabinet af galvaniseret stål

Montering i en ledeskinne m. en bredde på 50 mm

Glasfiberdug el. syntetisk fiberdug (100% polypropylen)

Posefilter

Poserne er syet sammen og anbragt på en trådrist, sat ind i en ramme
af galvaniseret stålplade

Montering i en ledeskinne m. en bredde på 25 mm, excentriske klemmer

Trelags syntetisk polypropylenfiberdug m. mikrofiber.

Parametre



Metalfilter

Filtreringsgrad for syntetisk støv Am = 80%

Sluttrykfald Δp = 120 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 300°C

Kassettefilter

Filtreringsgrad for syntetisk støv Am = 82% ÷ 92%

Sluttrykfald Δp = 150 Pa ÷200 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 90÷100°C

Kassettefilter af

type mini pleat

Filtreringsgrad for syntetisk støv Am = 95%÷99%

Sluttrykfald Δp = 150 Pa ÷ 200 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 80°C

Posefilter

Filtreringsgrad for syntetisk støv Am = 95%÷99%

Sluttrykfald Δp = 200 Pa÷300 Pa

Maks. lufthastighed v = 3,7÷4,6 m/s

Maks. driftstemperatur 90÷100°C





Close
Vandvarmer
VV
Nagrzewnica wodna
Funktion og anvendelse

Anvendelse

  • Klima- og ventilationssystemer m. standard renhedskrav; anvendelse af præfiltre
  • Klima- og ventilationssystemer m. standard el. strenge renhedskrav som den sidste filtreringsfase
  • Fjernelse af urenheder fra luften, herunder tobaksrøg og støv (PM10, PM2,5 – smog),
  • Fibre og mikrobiologiske sundhedsskadelige stoffer, såsom bakterier, skimmelsvampe og svampe


Hovedfordele

  • Betydelig reduktion af trykfaldet sammenlignet m. mekaniske filtre
  • Betydelig reduktion af behøvet for motorblæserens effekt
  • Reduktion af støj fra ventilatorer
  • Filterpatroner rengøres, og ikke udskiftes



Typer

  • G4 / M5 / F7 / F9 klasse afhængigt af lufthastigheden og gøremål
  • Aktiv og passiv variant
Opbygning
  • Konstant elektrostatisk ladet (polariseret), en aktiv elektronisk pladeoverflade
  • Den ioniserende sektion skaber et intenst elektrisk felt, der river elektroner løs fra molekyler
    og ”oplader/lader” urenheder
  • Partiklerne, der passerer opsamlingssektionen, frastødes af højspændingen mod opsamlingspladerne
  • Højstrømsgenerator for filter – Kabinetklasse: IP 56
  • Opsamlingsoverfladerne og de inducerede anoder er demonterbare og nemme at vedligeholde



Luftparametre

  • Min. / maks. område for den relative luftfugtighed 15% ÷ 98%
  • Driftsluftens maksimale temperatur: 70°C
Parametre

SAMMENLIGNING AF ELEKTROSTATISKE FILTRE OG KONVENTIONELLE FILTRE

Type

EF-FILTRE

MEKANISKE FILTRE

Sluttrykfald [Pa]

50

450

Et tryktab, hvor udskiftning anbefales [Pa]

udskiftning er ikke nødvendig

300

Regenerering

fuldt ud rengørbart

umulig

Genanvendelse

Ikke relevant

specialkrav

Driftsomkostninger

rengøring – vask

udskiftning og genanvendelse



DEN GENNEMSNITLIGE EFFEKTIVITET OG TILSVARENDE TRYKTAB

Fronthastighed [m/s]

Gennemsnitlig
effektivitet Em

Trykfald [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASSIFIKATION AF ELEKTROSTATISKE FILTRE

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Postfilter
PF
filtr_mechaniczny
Funktion og zastosowanie

Anvendelse

Ventilations- og klimasystemer m. standardrenhedskrav; præfiltre

Ventilations- og klimasystemer m. større renhedskrav; præfiltre og postfiltre

Ventilations- og klimasystemer m. standard el. klart definerede renhedskrav for luften i slutningen af filtreringsfasen; præfiltre og postfiltre

Eliminering af fedtpartikler og tunge urenheder (metalfiltre)


Typer

Metalfilter, kassettefilter

Klasse G2/ISO COARSE

Kassettefilter

Klasse G4 – ISO COARSE

Klasse M5 – ISOePM10-70%

Kassettefilter
af type mini pleat

Klasse M5 – ISOePM10-70%

Klasse F7 – ISOePM1-60%

Klasse F9 – ISOePM1-80%

Posefilter

Klasse M5 – ISOePM10-50%

Klasse F7 – ISOePM2,5-65%

Klasse F9 – ISOePM1-70%/80%



Opbygning

Metalfilter

Metalvæv lukket i en ramme af galvaniseret stålplade

Montering i en ledeskinne m. en bredde på 50 mm

Højkvalitets væv af galvaniseret stål

Kassettefilter

Plisseret syntetisk fiberdug, forstærket m. net, limet ind i en ramme af galvaniseret stål

Montering i en ledeskinne m. en bredde på 50 mm

Plisseret syntetisk fiberdug

Kassettefilter

af type mini pleat

Filterpakker i mini-pleat teknologi m. separatorer af type hot melt, kabinet af galvaniseret stål

Montering i en ledeskinne m. en bredde på 50 mm

Glasfiberdug el. syntetisk fiberdug (100% polypropylen)

Posefilter

Posefilter er syet sammen og anbragt på en trådrist, sat ind i en ramme
af galvaniseret stålplade

Montering i en ledeskinne m. en bredde på 25 mm, excentriske klemmer

Trelags syntetisk polypropylenfiberdug m. mikrofiber.

Parametre

Metalfilter

Filtreringsgrad for syntetisk støv Am = 80%

Sluttrykfald Δp = 120 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 300°C

Kassettefilter

Filtreringsgrad for syntetisk støv Am = 82% ÷ 92%

Sluttrykfald Δp = 150 Pa ÷200 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 90÷100°C

Kassettefilter af

type mini pleat

Filtreringsgrad for syntetisk støv Am = 95%÷99%

Sluttrykfald Δp = 150 Pa ÷ 200 Pa

Maks. lufthastighed v = 4,2 m/s

Maks. driftstemperatur 80°C

Posefilter

Filtreringsgrad for syntetisk støv Am = 95%÷99%

Sluttrykfald Δp = 200 Pa÷300 Pa

Maks. lufthastighed v = 3,7÷4,6 m/s

Maks. driftstemperatur 90÷100°C



Close
Vandkøler
VK
Chłodnica wodna
Funktioner og anvendelse
  • Køling af luften, der blæses ind i huset, i ventilations- og aircondition systemer
  • Køling af procesluften i industrielle ventilations- og aircondition systemer
  • Tørring af procesluften i industrielle ventilations- og aircondition systemer
Opbygning
  • Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
  • Enkelt- el. dobbeltsektioner i varmeveksleren
  • Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
  • Kobberstudser og -kollektorer
  • Antal rækker: 2÷10
  • Lamelafstand: 2,5 mm
  • Lameltykkelse: 0,1 mm
  • Tykkelse på spiralrørvæggen: 0,37 mm
  • Diameter på spiralrøret: 3/8”÷5/8”
  • Dråbeudskiller monteret bag varmeflade
  • Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i aggregatets gulv
  • Drypbakke udstyret m. en polypropylenvandlås



Varmeflade tilslutningsstudser

  • Tilslutningsstudserne er anbragt på enhedens serviceside
  • Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen



Parametre

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)



  • Min. fordampningstemperatur for kølemediet: +3°C
  • Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
  • Maks. lufthastighed: v = 4,0 m/s
  • Mulighed for at vælge en varmeflade, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…KAD-udvælgelsessoftwaren
  • For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
  • Mulighed for individuelt valg i henhold til standardparametre
Close
Køler m. direkte fordampning
DX
Chłodnica z bezpośrednim odparowaniem
Funktion og anvendelse
  • Køling af luften, der blæses ind i huset, i ventilations- og airconditionsystemer
  • Køling af procesluften i industrielle ventilations- og airconditionsystemer
  • Tørring af procesluften i industrielle ventilations- og airconditionsystemer



Opbygning
  • Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
  • Enkelt- el. dobbeltsektioner i varmeveksleren
  • Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
  • Kobberstudser og -kollektorer
  • Antal rækker: 2÷10
  • Lamelafstand: 2,5 mm
  • Lameltykkelse: 0,1 mm
  • Tykkelse på spiralrørvæggen: 0,37 mm
  • Diameter på spiralrøret: 3/8”÷5/8”
  • Dråbeudskiller monteret bag varmeveksleren
  • Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i luftbehandlingsenhedens gulv
  • Drypbakke udstyret m. en polypropylenvandlås



Varmevekslerens tilslutningsstudser

  • Tilslutningsstudserne er anbragt på enhedens serviceside
  • Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen
Parametre

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)



  • Min. fordampningstemperatur for kølemediet: +3°C
  • Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
  • Maks. lufthastighed: v = 4,0 m/s
  • Mulighed for at vælge en varmeveksler, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…For
  • For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
  • Mulighed for individuelt valg i henhold til standardparametre
Close
Ventilatorblok
VB
Zespół wentylatorowy
Funktion og anvendelse

Anvendelse

  • Lav- og mellemtryksventilations- og airconditionsystemer m. totaltryk på op til 2000 Pa
  • Mellemtryksventilations- og airconditionsystemer m. totaltryk på op til 3000 Pa (EVO-M søvariant)
  • Anvendelse af enkelte ventilatorer el. sæt bestående af flere ventilatorer (på til 6 ventilatorer pr. sæt) afhængigt af enhedens størrelse og trykket.



Typer

  • Ventilatorer m. AC-motorer: En centrifugalventilator u. kabinet, m. ensidigt luftindtag, af type PLUG, m. bagudbøjede blade
  • Ventilatorer m. EC-motorer: En centrifugalventilator u. kabinet, m. ensidigt luftindtag, af type PLUG, m. bagudbøjede blade
  • Ventilatorer m. AC-motorer (EVO-M søvariant): En centrifugalventilator m. kabinet, m. tosidigt luftindtag, af type PLUG, m. bagudbøjede blade
Opbygning

Ventilatorer m. AC-motorer

  • Ventilatoren og motoren er monteret på en fælles ramme, der hviler på dæmpere, som har til formål at isolere stød og vibrationer fra enhedens kabinet
  • Direkte drev – rotoren er monteret på motorakslen
  • Enhastighedsmotor i henhold til IEC-standarden
  • Motoren er egnet til strømforsyning fra inverter (frekvensomformer) – valgfrit tilbehør



Ventilatorer m. EC-motorer

  • Ventilatoren og motoren er monteret på en fælles ramme, der hviler direkte på enhedens sektionsmembran
  • Direkte drev – rotoren er monteret på motorakslen
  • Enhastighedsmotor i henhold til IEC-standarden
  • Motor m. indbygget controller og strømforsyning



Ventilatorer m. AC-motorer

  • (EVO-M søvariant)
  • Ventilatoren og motoren er monteret på en fælles ramme, der hviler på dæmpere, som har til formål at isolere stød og vibrationer fra enhedens kabinet
  • Remdrev
  • En- el. tohastighedsmotor el.  i søvariant i henhold til IEC-standarden
  • Motoren er monteret på en justerbar base
  • Motoren er egnet til strømforsyning fra inverter (frekvensomformer) – valgfrit tilbehør
  • Ventilatorsættet er sikret m. epoxymaling
Parametre

Ventilatorer m. AC-motorer

  • Forsyningsspænding: 3x400 V / 50 Hz
  • Nominaleffekt: 0,75 kW ÷ 15 kW
  • Sikringstype: PTC
  • Isoleringsklasse for motorviklinger: F (i overensstemmelse m. frekvensomformeren)
  • Lejernes levetid: L10 = 20000 h / L50 = 100000 h
  • Beskyttelsesklasse: IP55
  • Effektivitetsklasse: IE2 / IE3
  • Frekvensområde for inverterdrevet: 10÷100 Hz
  • Min. / maks. driftstemperatur: -30°C / 55°C



Ventilatorer m. EC-motorer

  • Forsyningsspænding: 1x230 V / 3x400 V / 50 Hz
  • Nominaleffekt: 0,5 kW ÷ 11,9 kW
  • Isoleringsklasse for motorviklinger: B/ F (i overensstemmelse m. EC-controlleren)
  • Lejernes levetid: L10 = 20000h / L50 = 100000 h
  • Beskyttelsesklasse: IP54 / IP55
  • Effektivitetsklasse: mindst IE3
  • Sensor m. standard analogudgang (0÷10 V el. 4÷20 mA)
  • Åben protokol for RS485 MODBUS-RTU standard
  • Min. / maks. driftstemperatur: -25°C / 60°C



Ventilatorer m. AC-motorer

  • (EVO-M søvariant)
  • Forsyningsspænding: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
  • Nominaleffekt: 0,75 kW ÷ 22,5 kW
  • Sikringstype: PTC
  • Isoleringsklasse for motorviklinger: F (i overensstemmelse m. frekvensomformeren)
  • Lejernes levetid: L10 = 20000 h / L50 = 100000 h
  • Beskyttelsesklasse: IP55
  • Effektivitetsklasse: IE2
  • Frekvensområde for inverterdrevet: 10÷100 Hz
  • Min. / maks. driftstemperatur: -30°C / 55°C



STRØMFORBRUG AFHÆNGIGT AF DEN OMGIVENDE TEMPERATUR

Maks. temperatur °C

30

35

40

45

50

55

60

P/PN %

105

102

100

97

93

87

82

Close
Krydsveksler
PK
Płytowy wymiennik ciepła
Funktion og anvendelse
  • Direkte varmegenvinding fra udblæsningsluften og overførsel heraf til indblæsningsluften u. mulighed for fugtgenvinding
  • Adskillelse af indblæsnings- og udblæsningsluftstrømmene
  • Anvendelse i indblæsnings- og udblæsningsanlæg, i vertikale og horisontale varianter



Opbygning

Krydsstrømspladevarmeveksler

  • Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
  • 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
  • Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
  • Drypbakken er udstyret m. en polypropylenvandlås



Modstrømspladevarmeveksler

  • Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
  • 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
  • Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
  • Drypbakken er udstyret m. en polypropylenvandlås
Parametre

(I henhold til standarder: EN 308:2011, EN 13053+A1:2011)



Krydsveksler

  • Maks. luftvolumenstrøm: 60000÷70000 m3/h
  • Varmegenvindingseffektivitet: op til 75%
  • Varmevekslerens tæthed for nominalparametrene: op til 99,9%
  • Maks. lufthastighed: 4,5 m/s
  • Maks. trykfald: 450 Pa
  • Tilladt trykdifferens: 2000 Pa
  • Min./maks. driftstemperatur: -40°C / +80°C



Modstrømsveksler

  • Maks. luftvolumenstrøm: 20000 m3/h
  • Varmegenvindingseffektivitet: do 92%
  • Varmevekslerens tæthed for nominalparametrene: op til 99,5%
  • Maks. lufthastighed: 4,5 m/s
  • Maks. trykfald: 400 Pa
  • Tilladt trykdifferens: 800 Pa
  • Min./maks. driftstemperatur: -40°C / +80°C
Close
Væskekoblet
VK
Glikolowy układ odzysku ciepła
Funktion og anvendelse

Anvendelse

  • Indirekte varmegenvinding (sensibel varme) ved fuldstændig adskillelse af indblæsnings- og udsugningsluftstrømmene (anbefales i særdeleshed til ventilations- og klimaanlæg i renrum)
  • Indblæsningsluft og udsugningsluft kan monteres på to forskellige steder.



Typer

  • Varmevekslere, der monteres i et fælles kabinet m. et komplet hydraulikanlæg (monoblok-luftbehandlingsenhed)
  • Varmevekslere, der monteres adskilt fra hinanden
    (indblæsnings- og udblæsningsenheden er adskilt fra hinanden)



Opbygning
  • En blok, der består af to varmevekslere – den ene i udsugningsluften, der opsamler varme (energi) og overfører den via et transmissionsmedium til den anden varmeveksler, som er installeret i indblæsningsluften
  • Varmeveksleren, som er anbragt i udsugningsluftstrømmen, er udstyret m. en dråbeadskiller og en drypbakke m. tredobbelt hældning, som er indbygget i luftbehandlingsenhedens gulv
  • Opbygning af individuelt designede til forhold m. høj modstrøm og maks. varmegenvinding
  • Ethvert kredsløb i varmeveksleren er udstyret m. en udluftnings- og afløbsprop, som er let tilgængelige via ekstra inspektionsluge.
  • Hydraulikanlægget, udført i korrosionsbestandigt materiale, som er egnet til vand/glykolmedium, er udstyret m. ekspansionsbeholder og en VFD-styret cirkulationspumpe
  • Tilslutningsrørene er anbragt på enhedens betjeningsside
  • Drypbakken er udstyret m. en polypropylenvandlås
Parametre

(EN 308:2011, EN 13053+A1:2011)



  • Varmegenvindingseffektivitet: do 76%
  • Maks. lufthastighed: varmer: v = 4,6 m/s, køler: v = 4,1 m/s
  • Mediets maks. arbejdstryk: 1,6 MPa=16 bar (testtryk 21 bar)
  • Mediets min. temperatur afhængig af glykolkoncentrationen (%)
  • Maks. glykolkoncentration: 50%
  • For trykfaldet over varmevekslere/mediestrømmen, se KAD-softwaren
Close
Modstrømsveksler
MV
plytowy-wymiennik-ciepla
Funktion og anvendelse
  • Direkte varmegenvinding fra udsugningsluften og overførsel heraf til indblæsningsluften u. mulighed for fugtgenvinding
  • Adskillelse af indblæsnings- og udsugningsluften
  • Anvendelse i indblæsnings- og udsugningsanlæg, i vertikale og horisontale varianter
Opbygning

Krydsveksler

  • Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
  • 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
  • Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
  • Drypbakken er udstyret m. en polypropylenvandlås



Modstrømsveksler

  • Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
  • 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
  • Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
  • Drypbakken er udstyret m. en polypropylenvandlås
Parametre

(I henhold til standarder: EN 308:2011, EN 13053+A1:2011)



Krydsveksler

  • Maks. luftvolumenstrøm: 60000÷70000 m3/h
  • Varmegenvindingseffektivitet: op til 75%
  • Varmevekslerens tæthed for nominalparametrene: op til 99,9%
  • Maks. lufthastighed: 4,5 m/s
  • Maks. trykfald: 450 Pa
  • Tilladt trykdifferens: 2000 Pa
  • Min./maks. driftstemperatur: -40°C / +80°C

Modstrømsveksler

  • Maks. luftvolumenstrøm: 20000 m3/h
  • Varmegenvindingseffektivitet: do 92%
  • Varmevekslerens tæthed for nominalparametrene: op til 99,5%
  • Maks. lufthastighed: 4,5 m/s
  • Maks. trykfald: 400 Pa
  • Tilladt trykdifferens: 800 Pa
  • Min./maks. driftstemperatur: -40°C / +80°C
Close
Lyddæmper
LD
popTłumik
Funktion og anvendelse

Anvendelse

  • Reduktion af støj, der udledes i luftanlægget



Typer

  • SLC_STD (standard)
  • SLC_HEFF (m. højere effektivitet)
Opbygning
  • Lyddæmpende indlæg m. en tykkelse på 100 mm el. 200 mm, fyld af ikke-brandbar mineraluld i A1 brandbeskyttelsesklasse
  • Isoleringsplade m. glasfiberbelagt overflade
  • Isoleringsmåtte m. påbygget ramme af galvaniseret stålplade el. plade m. yderligere polyesterbelægning (EVO-H)



Parametre

Maks. lufthastighed: v = 4,5 m/s



Tilbehør

Tag / luftindtag / luftudtag

  • For enheder i udendørsvariant leveres der et tag samt et luftindtagrist og et luftafkastrist.
  • For enheder i udendørsvariant er det muligt at montere dele, der indgår som led i vandbortledningssystemet på den modsatte side af betjeningssiden.



Dør / låse / håndtag

  • Brugervenlige låse til servicedøre og håndtag til inspektionsluger muliggør korrekt og sikker vedligeholdelse af enheden



Skueglas

  • Skueglas m. en diameter på 200 mm gør det muligt at observere enhedens indre under drift.
  • For udendørsvarianter er det muligt at installere afskærmningselementer.



Intern belysning

  • Lyset (LED)., som er monteret i de enkelte sektioner, gør det muligt at observere enhedens indre gennem skueglasset.
  • Lysknappen er monteret ude på enheden/på kabinettet.
Close
Kølemodul
KM
HPM oko2.972
Funktion og anvendelse

Anvendelse

  • CM-kølemodulen – køling af indblæsningsluften i klima- og ventilationsanlæg
  • HPM-varmepumpemodulen – opvarmning el. køling af indblæsningsluften i ventilations- og klimaanlæg
  • Kølemodulen el. varmepumpemodulen tilbydes som en hybridløsning, kun i kombination m. varmegenvindingsløsningen: krydsveksler KV, Modstrømsveksler MV, roterendeveksler (RV) el. Væskekoblet (VK)



Typer

  • CMi/HPMi EVO - inverter
  • CMd/HPMd EVO – digital



Opbygning
  • Kompressormoduler monteres inde i enheden
  • Modul bestående af to sektioner – kompressor m. tilbehør og væskebeholder m. tilbehør
  • Kølemidlets massestrøm kontrolleres af en elektronisk ekspansionsventil
  • Kompressorerne er hensigtsmæssigt beskyttet m. lavtryk- og højtrykskontakter
  • Kølesystemet leveres m. en komplet styreautomatik
  • Pressostater og tryksensorer er installeret på kabinettet, adskilt fra luftstrømmen
Parametre

CMi/HPMi EVO

  • Forsyningsspænding: 3x400 V / 50 Hz
  • Kompressortype: DC inverter (op til 30 kW)
  • Kompressortype: DC Inverter+on/off (over 30 kW)
  • Luftgennemstrømning: 1700÷76000 m3/h
  • Qc kølekapacitet: 7÷175 kW
  • Qh varmekapacitet: 6÷140 kW
  • Energieffektivitetsfaktor*: op til 7
  • Ydelseskoefficient*: op til 24
  • Kølemiddel: R410a el. R407c



CMd/HPMd EVO

  • Forsyningsspænding: 3x400 V / 50 Hz
  • Kompressortype: Digital Scroll (op til 30 kW)
  • Kompressortype: Digital Scroll +on/off (over 30 kW)
  • Luftgennemstrømning: 2000÷18000 m3/h
  • Qc kølekapacitet: 7÷63 kW
  • Qh varmekapacitet: 8÷46 kW
  • Energieffektivitetsfaktor*: op til 7
  • Ydelseskoefficient*: op til 24
  • Kølemiddel: R410a el. R407c



* Effektivitetsfaktoren beregnes i kombination m. kølemodulen og energigenvindingssystemet



Close
Varmepumpemodul
VPM
HPM oko2.972
Funktion og anvendelse

Anvendelse

  • CM-kølemodulen – køling af indblæsningsluften i klima- og ventilationsanlæg
  • HPM-varmepumpemodulen – køling el. opvarmning af indblæsningsluften i ventilations- og klimaanlæg
  • Kølemodulen el. varmepumpemodulen tilbydes som en hybridløsning, kun i kombination m. varmegenvindingsløsningen: krydsveksler KV, Modstrømsveksler MV, roterendeveksler (RV) el. Væskekoblet (VK)



Typer

  • CMi/HPMi EVO (inverter)
  • CMd/HPMd EVO (digital)
Opbygning
  • Kompressormoduler monteres inde i enheden
  • Modul bestående af to sektioner – kompressor m. tilbehør og væskebeholder m. tilbehør
  • Kølemidlets massestrøm kontrolleres af en elektronisk ekspansionsventil
  • Kompressorerne er hensigtsmæssigt beskyttet m. lavtryk- og højtrykskontakter
  • Kølesystemet leveres m. et komplet styreautomatik
  • Pressostater og tryksensorer er installeret på kabinettet, adskilt fra luftstrømmen
Parametre



CMi/HPMi EVO

  • Forsyningsspænding: 3x400 V / 50 Hz
  • Kompressortype: DC inverter (op til 30 kW)
  • Kompressortype: DC Inverter+on/off (over 30 kW)
  • Luftgennemstrømning: 1700÷76000 m3/h
  • Qc kølekapacitet: 7÷175 kW
  • Qh varmekapacitet: 6÷140 kW
  • Energieffektivitetsfaktor*: op til 7
  • Ydelseskoefficient*: op til 24
  • Kølemiddel: R410a el. R407c



CMd/HPMd EVO

  • Forsyningsspænding: 3x400 V / 50 Hz
  • Kompressortype: Digital Scroll (op til 30 kW)
  • Kompressortype: Digital Scroll +on/off (over 30 kW)
  • Luftgennemstrømning: 2000÷18000 m3/h
  • Qc kølekapacitet: 7÷63 kW
  • Qh varmekapacitet: 8÷46 kW
  • Energieffektivitetsfaktor*: op til 7
  • Ydelseskoefficient*: op til 24
  • Kølemiddel: R410a el. R407c



* Effektivitetsfaktoren beregnes i kombination m. kølemodulen og energigenvindingssystemet

Close
Tom sektion
TS
Close
Blandingssektion
BS
PF
Præfilter
VV
Vandvarmer
PF
Postfilter
VK
Vandkøler
DX
Køler m. direkte fordampning
VB
Ventilatorblok
PK
Krydsveksler
VK
Væskekoblet
MV
Modstrømsveksler
LD
Lyddæmper
KM
Kølemodul
VPM
Varmepumpemodul
TS
Tom sektion
BS
Blandingssektion

LØSNINGER

przemysł
Industri
basen
Svømmehaller, badelande
spożywczy
Forarbejdningsindustri
chemiczny
Kemisk industri

Tekniske data

EVO-P

STØRRELSE

VMIN

VOPT

VMAKS

YDERMÅL

INDBLÆSNINGSENHEDER EL.

UDSUGNINGSENHEDER

INDBLÆSNINGS- OG UDSUGNINGSENHEDER

W

H

HTOT

W1

H1

H1TOT

0300

1408

2800

6334

950

600

720

2400

1150

1270

0400

1822

3750

8197

1200

600

720

2400

1150

1270

2500

2419

500

10886

1300

700

8920

2600

1350

1470

3500

2 479

4 900

11 154

950

950

1070

1 900

1 850

1 970

0600

2 851

5 900

12 830

1 300

800

920

2 600

1 550

1 670

0700

3 326

7 000

14 969

1 500

800

920

3 000

1 550

1 670

5800

4 082

8 300

18 371

1 500

950

1070

3 000

1 850

1 970

8800

4 198

8 000

18 889

1 200

1 200

1 320

2 400

2 350

2 470

0010

4 666

9 700

20 995

1 700

950

1 070

3 400

1 850

1 970

5010

5 011

9 800

22 550

1 300

1 300

1 420

2 600

2 550

2 670

5310

6 487

13 400

29 192

1 800

1 200

1 320

3 600

2 350

2 470

4410

6 854

14 200

30 845

1 500

1 500

1 620

3 000

2 950

3 070

5610

7 934

16 500

35 705

2 000

1 300

1 420

4 000

2 550

2 670

0020

9 605

20 000

43 222

2400

1300

1420

4 800

2 600

2 720

0120

10 159

21 000

45 716

1 800

1 800

1 920

3 600

3 600

3 270

5320

11 261

24 000

50 674

2 400

1 500

1 620

4 800

3 000

3 120

0720

12 722

27 000

57 251

2 000

2 000

2 120

4 000

4 000

4 120

0230

15 163

32 500

68 234

2 800

1 700

1 820

5 600

3 400

3 520

0530

16 848

36 000

75 816

3 100

1 700

1 820

6 200

3 400

3 520

0930

18 713

40 000

84 208

2 400

2 400

2 520

4 800

4 800

4 920

0040

20 088

45 000

90 396

3 100

2 000

2 120

6 200

4 000

4 120

0050

24 106

54 500

108 475

3 700

2 000

2 120

7 400

4 000

4 120



Filer til at downloade

AirZone Air Designer

Vores internetsoftware muliggør hurtig udvælgelse af produkter i overensstemmelse med konkrete projektkrav. Softwaren forsyner brugerne med alle nødvendige tekniske detaljer.
Gå til konfiguratoren
kad
