EVO-S Compact

Anvendelse

• Klima- og ventilationssystemer m. standard renhedskrav; anvendelse af præfiltre
• Klima- og ventilationssystemer m. standard el. strenge renhedskrav som den sidste filtreringsfase
• Fjernelse af urenheder fra luften, herunder tobaksrøg og støv (PM10, PM2,5 – smog),
• Fibre og mikrobiologiske sundhedsskadelige stoffer, såsom bakterier, skimmelsvampe og svampe

Hovedfordele

• Betydelig reduktion af trykfaldet sammenlignet m. mekaniske filtre
• Betydelig reduktion af behøvet for motorblæserens effekt
• Reduktion af støj fra ventilatorer
• Filterpatroner rengøres, og ikke udskiftes

Typer

• G4 / M5 / F7 / F9 klasse afhængigt af lufthastigheden og gøremål
• Aktiv og passiv variant

• Konstant elektrostatisk ladet (polariseret), en aktiv elektronisk pladeoverflade
• Den ioniserende sektion skaber et intenst elektrisk felt, der river elektroner løs fra molekyler
  og ”oplader/lader” urenheder
• Partiklerne, der passerer opsamlingssektionen, frastødes af højspændingen mod opsamlingspladerne
• Højstrømsgenerator for filter – Kabinetklasse: IP 56
• Opsamlingsoverfladerne og de inducerede anoder er demonterbare og nemme at vedligeholde

Luftparametre

• Min. / maks. område for den relative luftfugtighed 15% ÷ 98%
• Driftsluftens maksimale temperatur: 70°C

SAMMENLIGNING AF ELEKTROSTATISKE FILTRE OG KONVENTIONELLE FILTRE

DEN GENNEMSNITLIGE EFFEKTIVITET OG TILSVARENDE TRYKTAB

KLASSIFIKATION AF ELEKTROSTATISKE FILTRE

• Køling af luften, der blæses ind i huset, i ventilations- og aircondition systemer
• Køling af procesluften i industrielle ventilations- og aircondition systemer
• Tørring af procesluften i industrielle ventilations- og aircondition systemer

• Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
• Enkelt- el. dobbeltsektioner i varmeveksleren
• Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
• Kobberstudser og -kollektorer
• Antal rækker: 2÷10
• Lamelafstand: 2,5 mm
• Lameltykkelse: 0,1 mm
• Tykkelse på spiralrørvæggen: 0,37 mm
• Diameter på spiralrøret: 3/8”÷5/8”
• Dråbeudskiller monteret bag varmeflade
• Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i aggregatets gulv
• Drypbakke udstyret m. en polypropylenvandlås

Varmeflade tilslutningsstudser

• Tilslutningsstudserne er anbragt på enhedens serviceside
• Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)

• Min. fordampningstemperatur for kølemediet: +3°C
• Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
• Maks. lufthastighed: v = 4,0 m/s
• Mulighed for at vælge en varmeflade, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…KAD-udvælgelsessoftwaren
• For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
• Mulighed for individuelt valg i henhold til standardparametre

• Køling af luften, der blæses ind i huset, i ventilations- og airconditionsystemer
• Køling af procesluften i industrielle ventilations- og airconditionsystemer
• Tørring af procesluften i industrielle ventilations- og airconditionsystemer

• Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
• Enkelt- el. dobbeltsektioner i varmeveksleren
• Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
• Kobberstudser og -kollektorer
• Antal rækker: 2÷10
• Lamelafstand: 2,5 mm
• Lameltykkelse: 0,1 mm
• Tykkelse på spiralrørvæggen: 0,37 mm
• Diameter på spiralrøret: 3/8”÷5/8”
• Dråbeudskiller monteret bag varmeveksleren
• Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i luftbehandlingsenhedens gulv
• Drypbakke udstyret m. en polypropylenvandlås

Varmevekslerens tilslutningsstudser

• Tilslutningsstudserne er anbragt på enhedens serviceside
• Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)

• Min. fordampningstemperatur for kølemediet: +3°C
• Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
• Maks. lufthastighed: v = 4,0 m/s
• Mulighed for at vælge en varmeveksler, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…For
• For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
• Mulighed for individuelt valg i henhold til standardparametre

Anvendelse

• Lav- og mellemtryksventilations- og airconditionsystemer m. totaltryk på op til 2000 Pa
• Mellemtryksventilations- og airconditionsystemer m. totaltryk på op til 3000 Pa (EVO-M søvariant)
• Anvendelse af enkelte ventilatorer el. sæt bestående af flere ventilatorer (på til 6 ventilatorer pr. sæt) afhængigt af enhedens størrelse og trykket.

Typer

• Ventilatorer m. AC-motorer: En centrifugalventilator u. kabinet, m. ensidigt luftindtag, af type PLUG, m. bagudbøjede blade
• Ventilatorer m. EC-motorer: En centrifugalventilator u. kabinet, m. ensidigt luftindtag, af type PLUG, m. bagudbøjede blade
• Ventilatorer m. AC-motorer (EVO-M søvariant): En centrifugalventilator m. kabinet, m. tosidigt luftindtag, af type PLUG, m. bagudbøjede blade

Ventilatorer m. AC-motorer

• Ventilatoren og motoren er monteret på en fælles ramme, der hviler på dæmpere, som har til formål at isolere stød og vibrationer fra enhedens kabinet
• Direkte drev – rotoren er monteret på motorakslen
• Enhastighedsmotor i henhold til IEC-standarden
• Motoren er egnet til strømforsyning fra inverter (frekvensomformer) – valgfrit tilbehør

Ventilatorer m. EC-motorer

• Ventilatoren og motoren er monteret på en fælles ramme, der hviler direkte på enhedens sektionsmembran
• Direkte drev – rotoren er monteret på motorakslen
• Enhastighedsmotor i henhold til IEC-standarden
• Motor m. indbygget controller og strømforsyning

Ventilatorer m. AC-motorer

• (EVO-M søvariant)
• Ventilatoren og motoren er monteret på en fælles ramme, der hviler på dæmpere, som har til formål at isolere stød og vibrationer fra enhedens kabinet
• Remdrev
• En- el. tohastighedsmotor el.  i søvariant i henhold til IEC-standarden
• Motoren er monteret på en justerbar base
• Motoren er egnet til strømforsyning fra inverter (frekvensomformer) – valgfrit tilbehør
• Ventilatorsættet er sikret m. epoxymaling

Ventilatorer m. AC-motorer

• Forsyningsspænding: 3x400 V / 50 Hz
• Nominaleffekt: 0,75 kW ÷ 15 kW
• Sikringstype: PTC
• Isoleringsklasse for motorviklinger: F (i overensstemmelse m. frekvensomformeren)
• Lejernes levetid: L10 = 20000 h / L50 = 100000 h
• Beskyttelsesklasse: IP55
• Effektivitetsklasse: IE2 / IE3
• Frekvensområde for inverterdrevet: 10÷100 Hz
• Min. / maks. driftstemperatur: -30°C / 55°C

Ventilatorer m. EC-motorer

• Forsyningsspænding: 1x230 V / 3x400 V / 50 Hz
• Nominaleffekt: 0,5 kW ÷ 11,9 kW
• Isoleringsklasse for motorviklinger: B/ F (i overensstemmelse m. EC-controlleren)
• Lejernes levetid: L10 = 20000h / L50 = 100000 h
• Beskyttelsesklasse: IP54 / IP55
• Effektivitetsklasse: mindst IE3
• Sensor m. standard analogudgang (0÷10 V el. 4÷20 mA)
• Åben protokol for RS485 MODBUS-RTU standard
• Min. / maks. driftstemperatur: -25°C / 60°C

Ventilatorer m. AC-motorer

• (EVO-M søvariant)
• Forsyningsspænding: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
• Nominaleffekt: 0,75 kW ÷ 22,5 kW
• Sikringstype: PTC
• Isoleringsklasse for motorviklinger: F (i overensstemmelse m. frekvensomformeren)
• Lejernes levetid: L10 = 20000 h / L50 = 100000 h
• Beskyttelsesklasse: IP55
• Effektivitetsklasse: IE2
• Frekvensområde for inverterdrevet: 10÷100 Hz
• Min. / maks. driftstemperatur: -30°C / 55°C

STRØMFORBRUG AFHÆNGIGT AF DEN OMGIVENDE TEMPERATUR

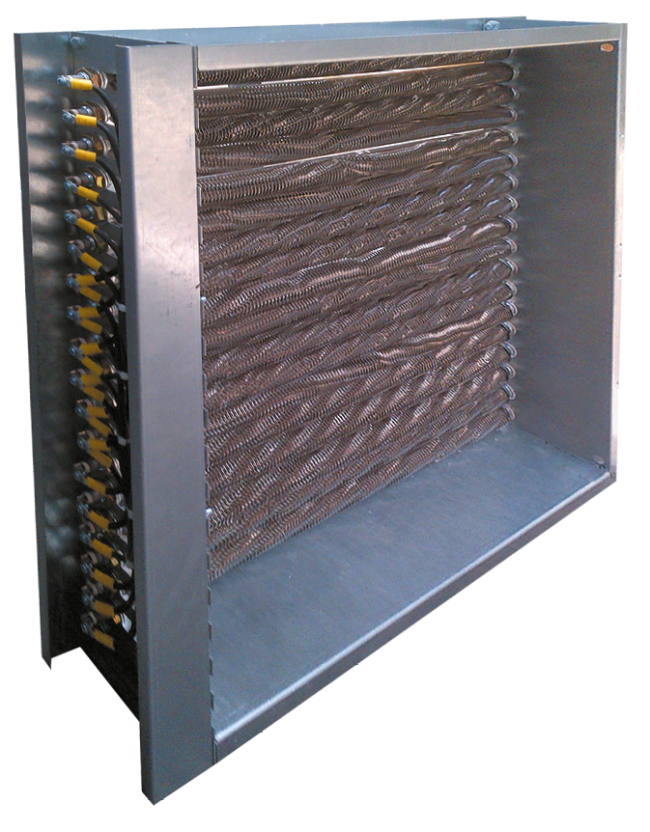

• Opvarmning af indblæsningsluften i ventilations- og klimaanlæg
• Opvarmning af procesluften i industrielle ventilations- og klimaanlæg
• Forvarmning af luften på indgangen til enheden (enheder i hygiejnevariant)

• Enkelt- el. flertrins opvarmningskomponenter
• Radiatorvarmerne er kombineret i grupper
• Kabinet: Ramme lavet af galvaniseret stålplade
• Tilslutning til klemrækken
• Varmeren er som standard udstyret m. termostat til beskyttelse mod overophedning

Varmevekslerens tilslutningsstudser

• Kablerne tilsluttes klemrækken for varmeveksleren på enhedens betjeningsside

• Forsyningsspænding: 3x400 V / 50 Hz
• Min. / maks. varmeeffekt: 4÷168 kW
• Min. lufthastighed: v = 1,5 m/s
• Maks. tilladt omgivende temperatur rundt om opvarmningskomponenter: 65°C

Anvendelse

• Indirekte varmegenvinding og overførsel af fugt fra kondensat fra kondensatet, der udskilles fra udsugningsluften
• Indirekte indvinding af sensibel og latent varme fra udsugningsluften samt overførsel af varme og fugt til indblæsningsluften
• Varmegenvinding u. fuldstændig adskillelse af indblæsnings- og udsugningsluften
• Anvendelse i indblæsnings- og udsugningsanlæg

Typer

• Kondensationstype
• Hygroskopisk type

Kondensationstype

• Rotoren er udført i flade og bøjede alufolieplader, der danner små kanaler
• Frekvensomformeren styrer remdrevets hastighed – mulighed for regulering af regenereringsgraden og beskyttelse af rotoren mod frysning af kondenseret vanddamp
• Rensekammer, reduktion i mængder af „forurenet” udsugningsluften, der blandes m. frisk indblæsningsluft
• Børstepakning i omkredsen af rotoren og på forbindelserne beskytter mod yderligere utætheder
• Udelt rotor op til en diameter på 2300 mm og en kabinethøjde på 2500 mm

Hygroskopisk type

• Rotoren er udført i flade og bøjede alufolieplader m. hygroskopisk belægning, der danner små kanaler
• Frekvensomformeren styrer remdrevets hastighed – mulighed for regulering af regenereringsgraden og beskyttelse af rotoren mod frysning af kondenseret vanddamp
• Rensekammer, reduktion i mængder af „forurenet” udsugningsluften, der blandes m. frisk indblæsningsluft
• Børstepakning i omkredsen af rotoren og på forbindelserne beskytter mod yderligere utætheder
• Udelt rotor op til en diameter på 2300 mm og en kabinethøjde på 2500 mm

(I henhold til standarder: EN 308:2011, EN 13053+A1:2011)

Kondensationstype

• Effektivitet: op til 85%
• Varmevekslerens tæthed for nominalparametrene: op til 97%
• Maks. lufthastighed: 4,5 m/s
• Rotorens omdrejningshastighed: 10 omdr./min
• Maks. trykfald: 450 Pa
• Min. /maks. driftstemperatur: -30°C / +70°C

Hygroskopisk

• Effektivitet: op til 85%
• Varmevekslerens tæthed for nominalparametrene: op til 97%
• Maks. lufthastighed: 4,5 m/s
• Rotorens omdrejningshastighed: 10 obr/min
• Maks. trykfald: 450 Pa
• Min. /maks. driftstemperatur: -30°C / +70°C

• Direkte varmegenvinding fra udblæsningsluften og overførsel heraf til indblæsningsluften u. mulighed for fugtgenvinding
• Adskillelse af indblæsnings- og udblæsningsluftstrømmene
• Anvendelse i indblæsnings- og udblæsningsanlæg, i vertikale og horisontale varianter

Krydsstrømspladevarmeveksler

• Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
• 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
• Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
• Drypbakken er udstyret m. en polypropylenvandlås

Modstrømspladevarmeveksler

• Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
• 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
• Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
• Drypbakken er udstyret m. en polypropylenvandlås

(I henhold til standarder: EN 308:2011, EN 13053+A1:2011)

Krydsveksler

• Maks. luftvolumenstrøm: 60000÷70000 m3/h
• Varmegenvindingseffektivitet: op til 75%
• Varmevekslerens tæthed for nominalparametrene: op til 99,9%
• Maks. lufthastighed: 4,5 m/s
• Maks. trykfald: 450 Pa
• Tilladt trykdifferens: 2000 Pa
• Min./maks. driftstemperatur: -40°C / +80°C

Modstrømsveksler

• Maks. luftvolumenstrøm: 20000 m3/h
• Varmegenvindingseffektivitet: do 92%
• Varmevekslerens tæthed for nominalparametrene: op til 99,5%
• Maks. lufthastighed: 4,5 m/s
• Maks. trykfald: 400 Pa
• Tilladt trykdifferens: 800 Pa
• Min./maks. driftstemperatur: -40°C / +80°C

Anvendelse

• Reduktion af støj, der udledes i luftanlægget

Typer

• SLC_STD (standard)
• SLC_HEFF (m. højere effektivitet)

• Lyddæmpende indlæg m. en tykkelse på 100 mm el. 200 mm, fyld af ikke-brandbar mineraluld i A1 brandbeskyttelsesklasse
• Isoleringsplade m. glasfiberbelagt overflade
• Isoleringsmåtte m. påbygget ramme af galvaniseret stålplade el. plade m. yderligere polyesterbelægning (EVO-H)

Maks. lufthastighed: v = 4,5 m/s

Tag / luftindtag / luftudtag

• For enheder i udendørsvariant leveres der et tag samt et luftindtagrist og et luftafkastrist.
• For enheder i udendørsvariant er det muligt at montere dele, der indgår som led i vandbortledningssystemet på den modsatte side af betjeningssiden.

Dør / låse / håndtag

• Brugervenlige låse til servicedøre og håndtag til inspektionsluger muliggør korrekt og sikker vedligeholdelse af enheden

Skueglas

• Skueglas m. en diameter på 200 mm gør det muligt at observere enhedens indre under drift.
• For udendørsvarianter er det muligt at installere afskærmningselementer.

Intern belysning

• Lyset (LED)., som er monteret i de enkelte sektioner, gør det muligt at observere enhedens indre gennem skueglasset.

• Lysknappen er monteret ude på enheden/på kabinettet.
