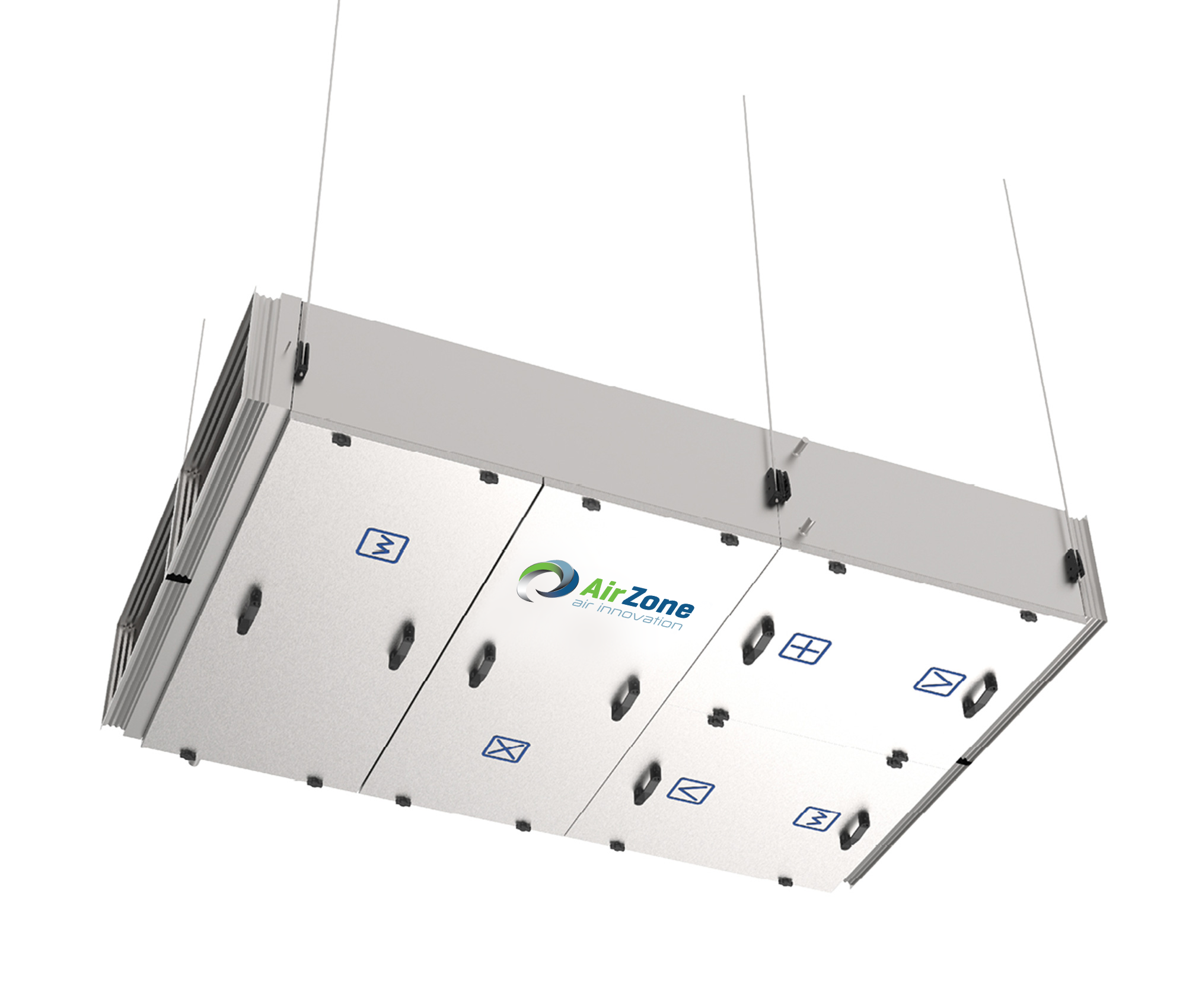

EVO-T

Anvendelse

• Klima- og ventilationssystemer m. standard renhedskrav; anvendelse af præfiltre
• Klima- og ventilationssystemer m. standard el. strenge renhedskrav som den sidste filtreringsfase
• Fjernelse af urenheder fra luften, herunder tobaksrøg og støv (PM10, PM2,5 – smog),
• Fibre og mikrobiologiske sundhedsskadelige stoffer, såsom bakterier, skimmelsvampe og svampe

Hovedfordele

• Betydelig reduktion af trykfaldet sammenlignet m. mekaniske filtre
• Betydelig reduktion af behøvet for motorblæserens effekt
• Reduktion af støj fra ventilatorer
• Filterpatroner rengøres, og ikke udskiftes

Typer

• G4 / M5 / F7 / F9 klasse afhængigt af lufthastigheden og gøremål
• Aktiv og passiv variant

• Konstant elektrostatisk ladet (polariseret), en aktiv elektronisk pladeoverflade
• Den ioniserende sektion skaber et intenst elektrisk felt, der river elektroner løs fra molekyler
  og ”oplader/lader” urenheder
• Partiklerne, der passerer opsamlingssektionen, frastødes af højspændingen mod opsamlingspladerne
• Højstrømsgenerator for filter – Kabinetklasse: IP 56
• Opsamlingsoverfladerne og de inducerede anoder er demonterbare og nemme at vedligeholde

Luftparametre

• Min. / maks. område for den relative luftfugtighed 15% ÷ 98%
• Driftsluftens maksimale temperatur: 70°C

SAMMENLIGNING AF ELEKTROSTATISKE FILTRE OG KONVENTIONELLE FILTRE

DEN GENNEMSNITLIGE EFFEKTIVITET OG TILSVARENDE TRYKTAB

KLASSIFIKATION AF ELEKTROSTATISKE FILTRE

• Køling af luften, der blæses ind i huset, i ventilations- og aircondition systemer
• Køling af procesluften i industrielle ventilations- og aircondition systemer
• Tørring af procesluften i industrielle ventilations- og aircondition systemer

• Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
• Enkelt- el. dobbeltsektioner i varmeveksleren
• Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
• Kobberstudser og -kollektorer
• Antal rækker: 2÷10
• Lamelafstand: 2,5 mm
• Lameltykkelse: 0,1 mm
• Tykkelse på spiralrørvæggen: 0,37 mm
• Diameter på spiralrøret: 3/8”÷5/8”
• Dråbeudskiller monteret bag varmeflade
• Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i aggregatets gulv
• Drypbakke udstyret m. en polypropylenvandlås

Varmeflade tilslutningsstudser

• Tilslutningsstudserne er anbragt på enhedens serviceside
• Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)

• Min. fordampningstemperatur for kølemediet: +3°C
• Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
• Maks. lufthastighed: v = 4,0 m/s
• Mulighed for at vælge en varmeflade, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…KAD-udvælgelsessoftwaren
• For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
• Mulighed for individuelt valg i henhold til standardparametre

• Køling af luften, der blæses ind i huset, i ventilations- og airconditionsystemer
• Køling af procesluften i industrielle ventilations- og airconditionsystemer
• Tørring af procesluften i industrielle ventilations- og airconditionsystemer

• Kobberrør, aluminiumslameller el. yderligere epoxybelagte (EVO-P)
• Enkelt- el. dobbeltsektioner i varmeveksleren
• Kabinet i galvaniseret stål el. rustfrit stål (EVO-P)
• Kobberstudser og -kollektorer
• Antal rækker: 2÷10
• Lamelafstand: 2,5 mm
• Lameltykkelse: 0,1 mm
• Tykkelse på spiralrørvæggen: 0,37 mm
• Diameter på spiralrøret: 3/8”÷5/8”
• Dråbeudskiller monteret bag varmeveksleren
• Drypbakke m. tredobbelt hældning, udført i rustfrit stål, som er indbygget i luftbehandlingsenhedens gulv
• Drypbakke udstyret m. en polypropylenvandlås

Varmevekslerens tilslutningsstudser

• Tilslutningsstudserne er anbragt på enhedens serviceside
• Forsyningsstudsen er anbragt øverst, uanset luftgennemstrømningsretningen

(i henhold til standarder: EN 305:2001, EN 1216:2002, EN 13053+A1:2011)

• Min. fordampningstemperatur for kølemediet: +3°C
• Maks. arbejdstryk for kølemediet 2,8 MPa = 28 bar (testtryk 32bar)
• Maks. lufthastighed: v = 4,0 m/s
• Mulighed for at vælge en varmeveksler, som er kompatibel m. et bredt udvalg af kølemidler: R134a, R407c, R410a…For
• For kølekapacitet, trykfald og andre parametre se KAD-udvælgelsessoftwaren
• Mulighed for individuelt valg i henhold til standardparametre

• Opvarmning af indblæsningsluften i ventilations- og klimaanlæg
• Opvarmning af procesluften i industrielle ventilations- og klimaanlæg
• Forvarmning af luften på indgangen til enheden (enheder i hygiejnevariant)

• Enkelt- el. flertrins opvarmningskomponenter
• Radiatorvarmerne er kombineret i grupper
• Kabinet: Ramme lavet af galvaniseret stålplade
• Tilslutning til klemrækken
• Varmeren er som standard udstyret m. termostat til beskyttelse mod overophedning

Varmevekslerens tilslutningsstudser

• Kablerne tilsluttes klemrækken for varmeveksleren på enhedens betjeningsside

• Forsyningsspænding: 3x400 V / 50 Hz
• Min. / maks. varmeeffekt: 4÷168 kW
• Min. lufthastighed: v = 1,5 m/s
• Maks. tilladt omgivende temperatur rundt om opvarmningskomponenter: 65°C

• Direkte varmegenvinding fra udsugningsluften og overførsel heraf til indblæsningsluften u. mulighed for fugtgenvinding
• Adskillelse af indblæsnings- og udsugningsluften
• Anvendelse i indblæsnings- og udsugningsanlæg, i vertikale og horisontale varianter

Krydsveksler

• Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
• 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
• Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
• Drypbakken er udstyret m. en polypropylenvandlås

Modstrømsveksler

• Lamelpakke udført i ekstruderede aluminiumsplader (EVO-S / EVO-H) el. plader m. yderligere beskyttelse i form af epoxybelægning (EVO-P), som er lagt på skift og som danner kanaler for indblæsnings- og udsugningsluften
• 100% bypass m. et installeret luftspjæld gør det muligt at “omgå” varmeveksleren, dvs.: i takt med reduktionen el. for at “slukke for” varmegenvindingen/beskytter varmeveksleren mod frostdannelse
• Dråbeadskiller m. en drypbakke m. tredobbelt hældning indbygget i luftbehandlingsenhedens gulv
• Drypbakken er udstyret m. en polypropylenvandlås

(I henhold til standarder: EN 308:2011, EN 13053+A1:2011)

Krydsveksler

• Maks. luftvolumenstrøm: 60000÷70000 m3/h
• Varmegenvindingseffektivitet: op til 75%
• Varmevekslerens tæthed for nominalparametrene: op til 99,9%
• Maks. lufthastighed: 4,5 m/s
• Maks. trykfald: 450 Pa
• Tilladt trykdifferens: 2000 Pa
• Min./maks. driftstemperatur: -40°C / +80°C



Modstrømsveksler

• Maks. luftvolumenstrøm: 20000 m3/h
• Varmegenvindingseffektivitet: do 92%
• Varmevekslerens tæthed for nominalparametrene: op til 99,5%
• Maks. lufthastighed: 4,5 m/s
• Maks. trykfald: 400 Pa
• Tilladt trykdifferens: 800 Pa
• Min./maks. driftstemperatur: -40°C / +80°C

Anvendelse

• Reduktion af støj, der udledes i luftanlægget

Typer

• SLC_STD (standard)
• SLC_HEFF (m. højere effektivitet)

• Lyddæmpende indlæg m. en tykkelse på 100 mm el. 200 mm, fyld af ikke-brandbar mineraluld i A1 brandbeskyttelsesklasse
• Isoleringsplade m. glasfiberbelagt overflade
• Isoleringsmåtte m. påbygget ramme af galvaniseret stålplade el. plade m. yderligere polyesterbelægning (EVO-H)

Maks. lufthastighed: v = 4,5 m/s

Tag / luftindtag / luftudtag

• For enheder i udendørsvariant leveres der et tag samt et luftindtagrist og et luftafkastrist.
• For enheder i udendørsvariant er det muligt at montere dele, der indgår som led i vandbortledningssystemet på den modsatte side af betjeningssiden.

Dør / låse / håndtag

• Brugervenlige låse til servicedøre og håndtag til inspektionsluger muliggør korrekt og sikker vedligeholdelse af enheden

Skueglas

• Skueglas m. en diameter på 200 mm gør det muligt at observere enhedens indre under drift.
• For udendørsvarianter er det muligt at installere afskærmningselementer.

Intern belysning

• Lyset (LED)., som er monteret i de enkelte sektioner, gør det muligt at observere enhedens indre gennem skueglasset.

• Lysknappen er monteret ude på enheden/på kabinettet.
